SVI 3204 Végfok IC belső kapcsolási rajza MEGOLDVA!

16 posts / 0 new
Last post
attilacsep
attilacsep picture

Sziasztok!
Tudna segíteni valaki az SVI 3204 tipusú sztereó végfok IC belső kapcsolási rajzában? Már csináltam hasonló IC-javítást, ehhez voszont nem találtam doksit.
Köszönettel:
Attila

Comments
zsugori
zsugori picture
****

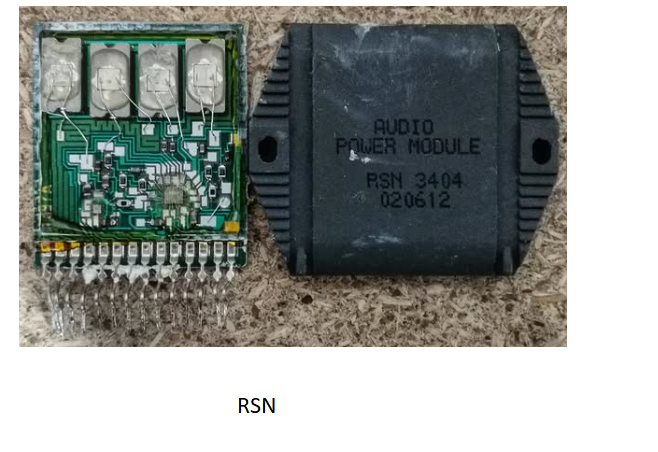

nem ugyan az?

File csatolás:

0

attilacsep
attilacsep picture

Szia!
Sajnos, amikor a képekre kattintok, majdnem mindig kék az egész, és így rosszul látható. De szeríntem ez lesz az a végfok.
Üdvözlettel:
Attila

0

tvdoktor
tvdoktor picture

Helló

A vésés helyett nem próbáltad le forrasztani?

0

attilacsep
attilacsep picture

Szia!
Ez egy teljesen más kontrukció. A nálam levőben összesen 4 hűtőtuskó van, csatornánként kettő-kettő.  Maga a "levésés" kb. egy-
egy perc volt,
Üdvözlettel:
Attila

0

tvdoktor
tvdoktor picture

Szia

Igen én is tudom ,mivel ez egy projektoros tv végfoka , de ez volt kéznél.
De ezt csak illusztrációnak szántam,,,,, lehet oda kellett volna írni? Hmmmm

0

Shizo
Shizo picture
**

Szia!
Nem látjuk hogyan lett megoldva !

1

attilacsep
attilacsep picture

Szia!
Majd küldök fényképet róla, de röviden: levéstem a hűtőbordákról a hibás tranzisztorchipeket, és kivezetékeztem a panelról az E é és B lábakat. A hűtőtuskókba lyukat fúrtam, és menetet vágtam bele, majd odacsavaroztam a végtranzisztorokat, a C-kat külön hozzávezetésekkel rögzítettem a hűtőtuskókhoz. Ezt csak azért, mert a tr-k rögzítő csavarja szigetelve volt. Sajnos kétszer kellett szétszednem, mert még egy 820 ohm-os SMD ellenállás is szakadt volt, amit elsőre nem vettem észre. De már működik, szépen szól. Egy gondom azért még van: Kicsit nagynak vélem a nyugalmi áramát, lehet, még ismét átnézem...
Üdvözlettel:
Attila

3

attilacsep
attilacsep picture

Sziasztok!

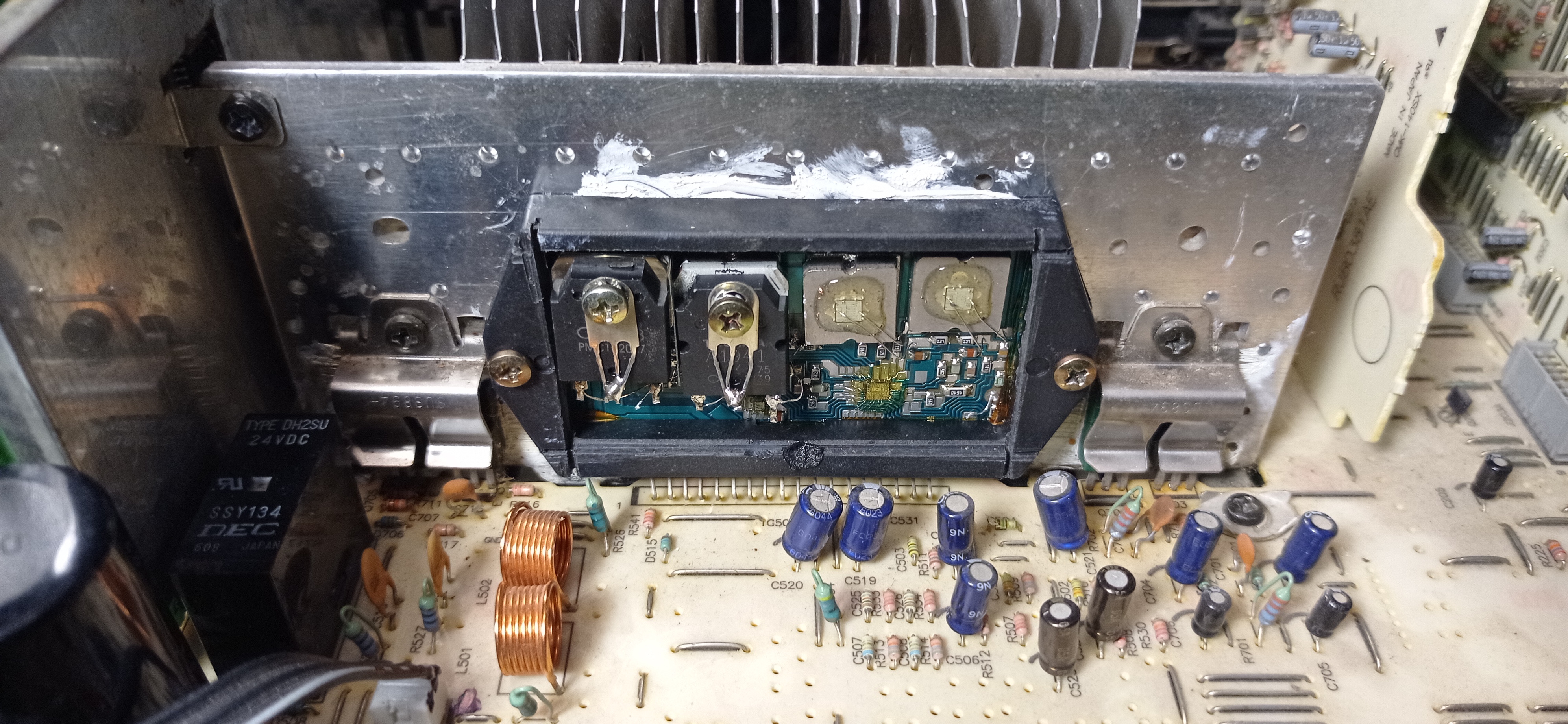

Ahogy igértem, itt a fénykép. Készítettem egy rövid videót is, zenerészlettel a hang miatt, de az 30Mb körül van, így nem tudom föltenni. A tranzisztorok, amiket a fiókban találtam: 2SA 1941 és a párja, 2SC5198, 140V,10A,100W
Üdvözlettel:
Attila

File csatolás:

2

Hjoco
Hjoco picture

Szia!

Nagyon szép munka!
Én mindig mellé teszem a tranzisztorokat a hűtőbordára 3-4cm vezetékkel... A Te megoldásod sokkal szebb.
Eszembe sem jutott hogy az eredeti hűtő tönk tetejére téve elfér alatta a többi alkatrész.

0

attilacsep
attilacsep picture

Szia!

Köszönöm!
Még annyit, hogy az érdekessége a szerelésnek, hogy a hűtőtuskókba lyukat kell fúrni 2,5mm-e fúróval, majd egy 3-as menetfúróval menetet vágtam bele. Vigyázni kell, hogy a tuskót ne fúrjuk teljesen át, csak a szigetelésig. Mélységmérővel néztem, hogy egy-két tizeddel az alja előtt megálljak a fúrással. Továbbá a menetet az utolsó fokozatnál egy egyenesre köszörült menetfúróval fejeztem be, hogy minél több menetszám legyen. A fúrók hegye kúp alakú, ezt kell egyenesre köszörülni.
Üdvözlettel:
Attila

1

PushyG
PushyG picture

Üdv!

Ez impozáns megoldásnak látszik. Milyen végtranyókat raktál bele?

G

0

attilacsep
attilacsep picture

Szia!
A fényképpel együtt megírom, fejből nem tudom. Kicsit tipródtam, hogy nem-e darlingtonokat kellett-e volna beletennem. Lehet, hogy ezért nagyobb (szerintem) a nyugalmi árama? De az is lehet, hogy csak összébb kellene húzni az E-B -okat...Mindenesetre most szépen szól, ettől eltekintve.
Üdv:
Attila

0

Shizo
Shizo picture
**

Szia!
Ne felejtsd azt se el hogy fényre érzékenyek a megmaradt nyitott tranzisztorok/diódák.. engem jól megszivatott amikor eloszor bontottam STK-t..

2

attilacsep
attilacsep picture

Szia!
Köszönöm az észrevételt, eddig ez meg sem fordult a fejemben. De az is igaz, hogy még egy sem jött vissza.
Igazadat igazolandó: épp a napokban láttam egy cikket, hogy "mire is jó a 2N3055". Arra is jó, hogy a cikkíró kifúrta a tr. tetejét, és egy fénysorompónak használta az egyéb kiegészítőkkel. A 2N lett a fotocella...
Üdvözlettel:
Attila

0

vadmalacka
vadmalacka picture
**

yes
