Helló!
Van egy ilyen készülékem, de sajnos 1 nap múlva elfelejti a beállított rádióállomásokat. Nem tudom, hogy , mi lehet ennek az oka? Előre is köszönöm!
Comments
This site helps you to save the Earth from electronic waste!
Hello,
A Zsugori Mester által belinkelt rajz 16 oldalán
Q2 áramgenerátor FET
Q3 kapcsolótranzisztor
Nagy valószínűséggel az elem merült le,de érdemes megmérni kikapcsolt állapotban megy-e a memória IC 1 lábára 3V Backup tápfesz.
0
hello: az ilyen készülékekben vagy egy 3V-os gombakku, vagy egy GOLD-Cap kondenzátor(esetleg két ceruzaelem/akku) adja a feszültséget a memóriának,
Ez egy kb. 40-50 éves készülék
Bálint
1
Sziasztok!
Nekem gyanus, hogy itt a C162 lesz a memoria elkoja
kikapcsolva a Q25 emitteren alacsony belsöellenallasu terhelessel 8V-t kell merni-pl.5Kohm eseten...
0
Üdv!
Végig néztem a kapcsolást, sajnos rajzot nem találtam hozzá! Egy 220 mikrós ( C192 ) kondi tartja a feszt a memória
IC -nek ( MN1203 ) Valamikor úgy tervezték hogy a hálózaton van akkor is ha kivan kapcsolva de mivel én lekapcsolom
teljesen ezért elmegy a tápja! Valószínűleg teszek be egy aksit diódával
0
felesleges, ha kikapcsolod teljesen akkor hagy felejtse el ,majd legközelebb megint beállitod nagyon nehéz ám ,majd tönkre teszed
mn1203-at szaladgálhatsz szerezni

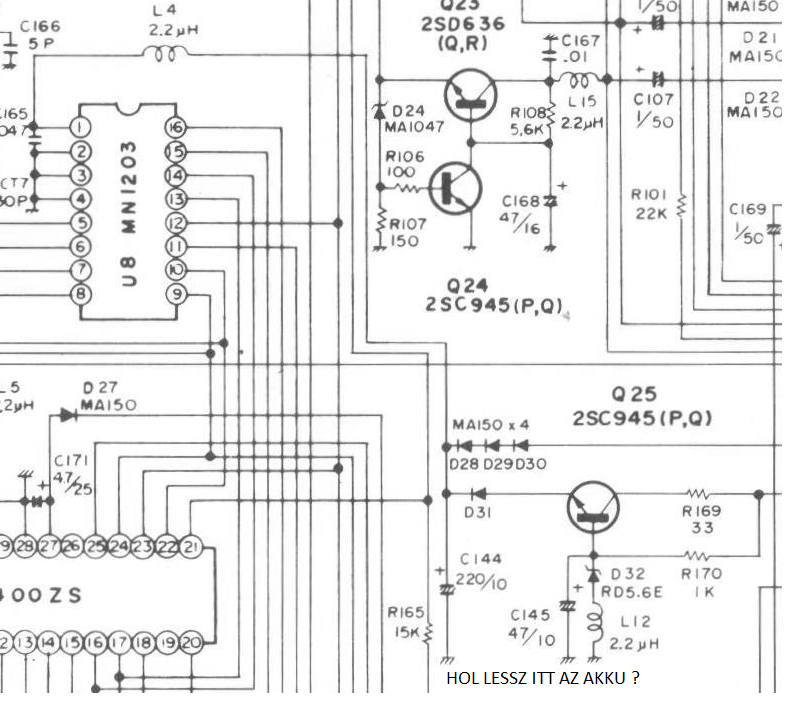

https://kephost.net/p/MTkwNTY3Ng.png
0

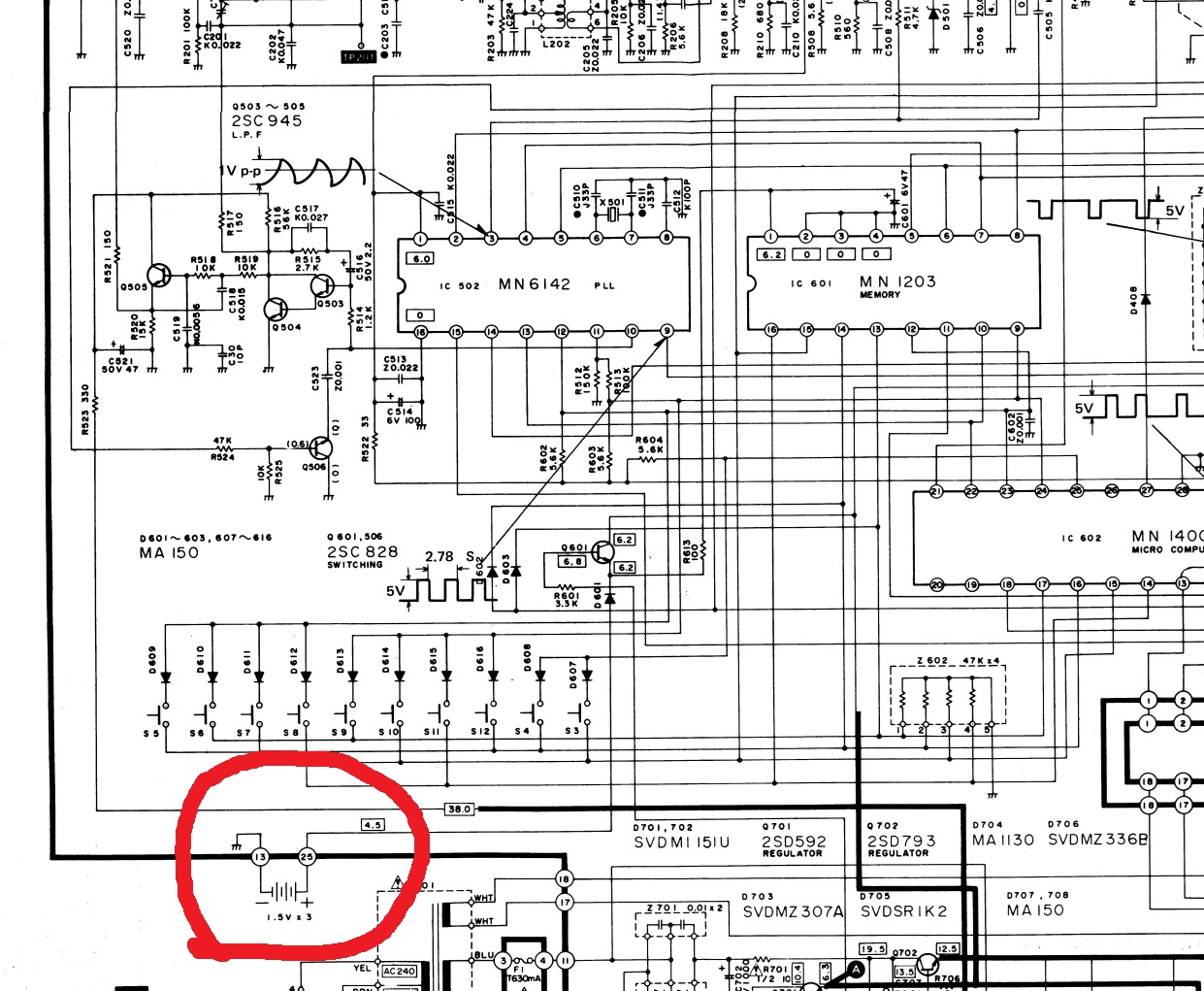

Hasonlóan mint ebben a kapcsolásban. Ez egy TEAC tuner
0
szia: akkor 3db ceruzaelem
Bálint
0
2
0
üdv:
Nem inkább 0,22F?
https://www.hqelektronika.hu/hu/back-up-kondenzator-022f-55v-rm-5-fekvo-...
vagy
https://www.hqelektronika.hu/hu/back-up-kondenzator-022f-55v-rm-5-allo-b...
https://www.alldatasheet.com/datasheet-pdf/download/158280/PANASONIC/MN1...
Bálint
0
Sajna nem , kiforrasztottam és megmértem bőven megvan a kapacitása és ez egy kondi !
Én is valami hasonlót kerestem volna.
0
szia: pedig a memóriakondenzátorok 0,22-1 FARAD közötti értékűek(nem mikrofarad)
olyanok, mint a mellékelt képeken is látható
Mekkora feszültséget mérsz rajta beforrasztva?
Bálint
0
Szia!
Csak ez állandó feszültség alatt kellene, hogy legyen, konnektorba dugva.
0
üdv nézzük meg a belsejét Kb
