Tisztelt tanya-társak!

Ez a készülék félhidas megoldásu, két  IGBT és két pufferkondi,középleágazással. Van egy harmadik IGBT,amelyik a graetz pozitivjárol egy toroid-tekercsen keresztül, gyakorlatilag lesöntöli az egyik kapcsolo IGBT-t, igy a bemenö rész rövidzárba kerül.
 Egy unokatestvéremé, igy muszáj a végére járjak. Drotok voltak a szekunder-kori diodák,az egyik IGBT es ez a "védelmi " IGBT. Csere után a keszulék életre kel,de a lagyinditás után,2 mp-re lezár a szoban forgo tranzisztor. Ha ezt kiveszem, vagy felemelem  a toroid tekercs egyik agat,mukodik, megjelenik a kimeno feszko, kb 66V. A hővedélem a diodák (3 db,) hutobordái kozott elhelyezett klixonnal van, ez jol mukodik, ha felveszem a nyakrol, tulmelegedést mutat, ha be van forrasztva, rendben van.
 Már mindent leméregettem én is és egy nagytapasztalatu barátom is, de minden rendben latszik. Sehol semmi rajzot nem találok, még hasonlot sem, ha valaki ebben tudna segiteni, hálás lennék.
  Tisztelettel Feri

U.I: a többi képet holnap, mert le kell butitsam, hogy fel tudjam tölteni

Sziasztok életem első inverteres hegesztőjét próbálom megjavítani nem sok sikerrel,mivel nem sokat tudok abenne lévő alkatrészekről.például igbt-k vannak benne kimérni nem tudom hogy jók-e A kapcsolási rajz valószinüleg segítene.A hibajelenség bekapcsolásnál mindkét led kigyullad a HOT feliratu is néhány másodperc mulva kialszik és berregve meghúz 220v-ot kapcsoló relé, ventilátor áll,akimeneten 0v.Előre is köszi a segitséget

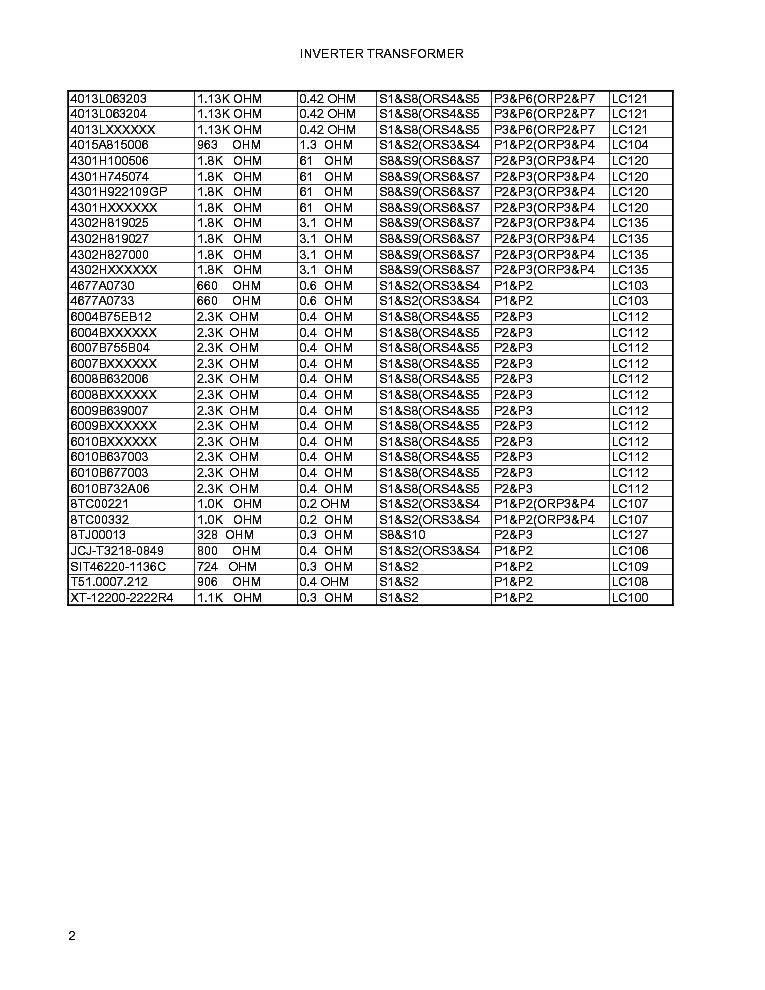

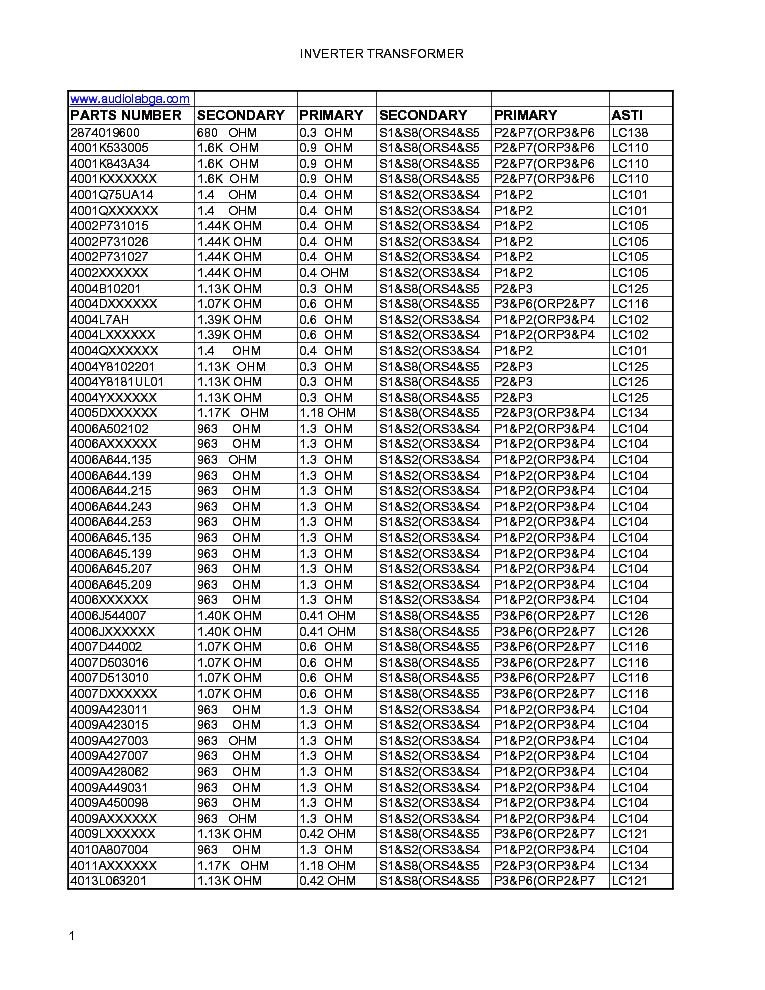

Sziasztok! Valami ilyet fogok elkövetni: Innen való: Klikk Elméletileg az IC kapcsolófrekijének meg kell egyeznie a cső+induktivítás+kondi rezonanciafrekvenciájával. A leírásban nagyvonalúan elintézték mindezt úgy, hogy megadták az alaktrészek pontos adatait, amivel nincs is gond az induktivítást leszámítva.Megadták pontosan milyen csévetestre és magra hány menetet kell tekerni. Mondanom sem kell a leírásban szereplő magról és csévetestről semmit nem lehet tudni, nem találtam hozzá adatlapot. Mivel csak ezt tudtam egyszerűen beszerezni, ezért vettem két ilyet + a hozzá tartozó csévetestet: Neki van adatlapja: Adatlap Méretét tekintve ugyan kicsit ágyúval verébre, de most ez volt újonnan. Tud valaki valamilyen támpontot adni, hogy az erdetileg TDK # PC 30 EE 30Z nevű mag helyett hányat tekerjek a beszerzett magra és mekkora légrést hagyjak rajta? Hogy tudnék rezonanciafrekit számolni? A "bonts valahonnan magot" válaszokkal azért nem tudok mit kezdeni, mert reprodukálhatónak kellene lennie a folyamatnak, a nappaliban található 15 lámpatestben található klasszikus fojtós megoldást kívánom kiváltani. A sima két tranyós rezonáns megoldásnál valami szofisztikáltabbat szeretnék. Ez viszonylag olcsó és jónak tűnik. Minden segítséget előre is köszönök. Üdv, DM

Sziasztok!

Egy DECA MOS168E inverteres hegesztőben volt található a képen látható alkatrész. Ketté nyílt. A felirat nem olvasható. Szerintem varisztor, de nem tudom, hogy milyen értékű lehetett benne. Helyileg a bemenetnél a greatz mellet volt. Előre is köszönöm a segítséget.
